A112

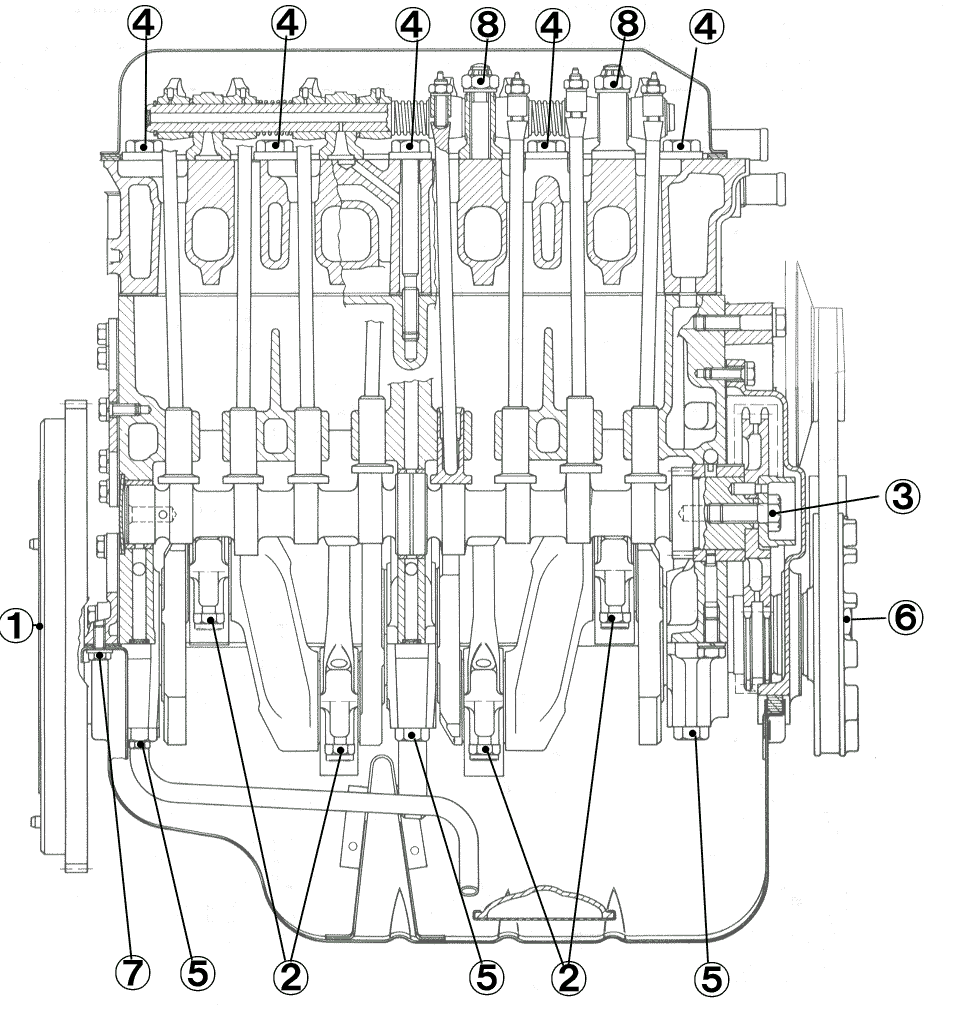

エンジントルク数値 (Torque wrench settings)



@  Flywheel / Crankshaft  5 mkg
A  Connecting rod caps  4.1 mkg
B  Drivfn gear - Camshaft gear  5 mkg
C  Cylinder head / Crankcase  7 mkg (abarth 70HP)
 6 mkg (other)
D  Main bearing caps - Drive shaft bearing  7 mkg
E  Crankshaft drive pully - Drive shaft  10 mkg
F  Sump / Crankcase / Cover(flywheel side) / Cover(valve gear side)  0.8 mkg
G  Rocker support - Cylinder head  4 mkg
-  Thermoswitch  5 mkg

 【Nmへの換算】

 1mkg=0.0098Nm

 mkg×9.81なので、
 (例) 4mkgは、4×9.81=39Nmとなります。


ヘッドボルト締め付け順番
REAR
H  C  @  B  F


I  D  A  E  G
FRONT
外す時は、上記の数字を逆の順番で緩めていく。

締める時は、一気に規定トルクまで締めないで3回ぐらいに分けて
平均して締め付ける。
