エキマニ

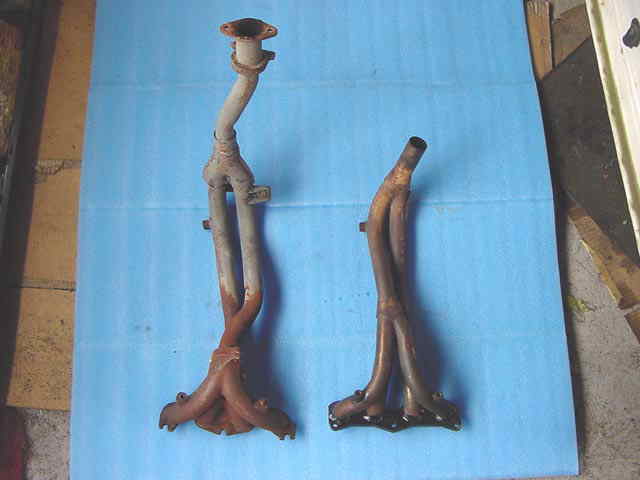

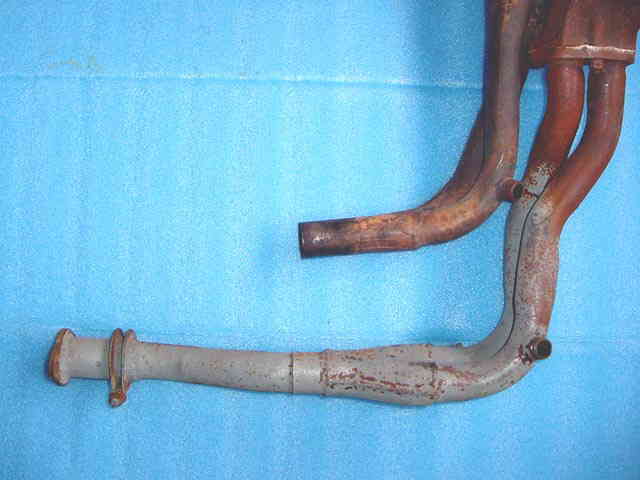

　アバルト　EXマニ、触媒、中間パイプ

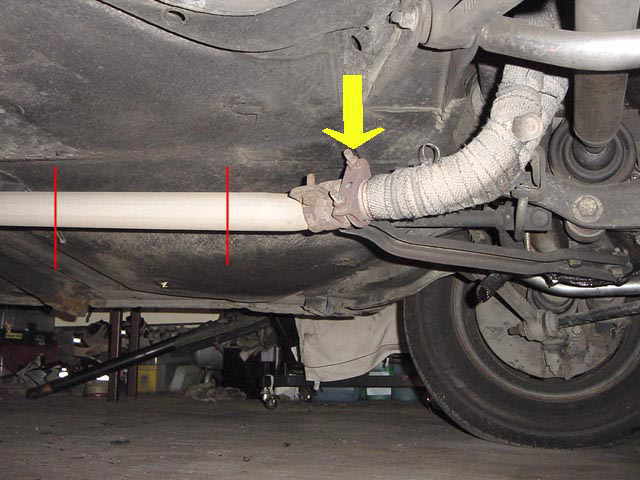

タコ足と中間パイプの結合部は黄矢印部分　
パイプの重なりはタコ足が内側、中間パイプが外側で7～8センチ程重なってる。

この写真は触媒レス中間パイプなので触媒は付いてないが、赤線辺りに触媒が付く。
タコ足に遮熱ラップ巻いてます。

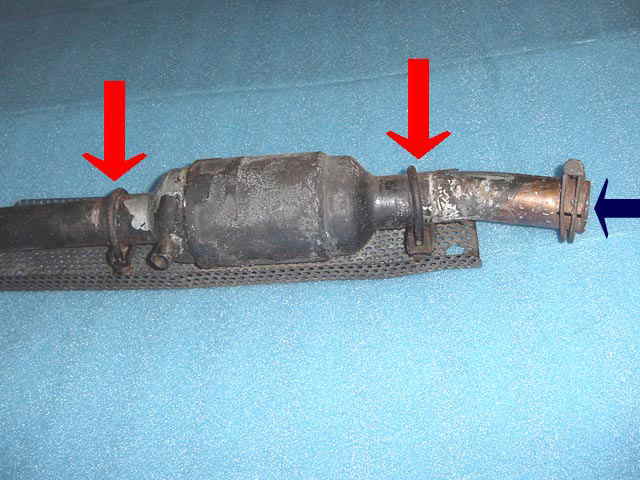

【触媒付き中間パイプ】

これは'83年式の奴で、赤矢印部分がU字金具で固定してるが、
最終型やジュニアはフランジになってるはず。(触媒そのものは同じ物)
このフランジに関しては、排気浄化装置のとこに載せてます。

結局ここの部分も輸入元のJAXで、触媒レス中間パイプの途中を切って触媒付けただけなんだけどね。

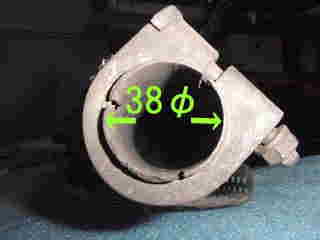

【上写真黒矢印から見たら】

タコ足エンド部分が挿入される
中間パイプの内径は38φ

３ヶ所切れ込みがあって
挿入し易くなってる。
